ВОДИТЕЛЬ ПОГРУЗЧИКА.
УРОК №2. устойчивость погрузчиков.

Автор Алексей Вяльцев
(используйте стрелки для переключения вопросов)
для выбора ответа нажмите кнопку, рядом с ответом который считаете правильным

устойчивость погрузчиков







Устойчивость погрузчика

– способность погрузчика противостоять опрокидывающему моменту
в случае потери способности возникает явление - потеря устойчивости.

виды потери устойчивости

Частичная потеря устойчивости
Полная потеря устойчивости
Потеря поперечной устойчивости
Потеря продольной устойчивости

Погрузчик относится к свободностоящим самоходным машинам, устойчивость которого обеспечивается только собственной силой тяжести.

Сила тяжести погрузчика приложена к центру тяжести и направлена вертикально вниз. Эта сила создаёт восстанавливающий момент.


Для обеспечения устойчивости необходимо, чтобы восстанавливающий момент был больше чем опрокидывающий.

На устойчивость погрузчиков влияют следующие факторы:

1 статическая нагрузка
2 динамическая нагрузка
3 уклон площадки
4 центробежные силы
5 ветровая нагрузка

Статическая нагрузка.


Статическая устойчивость.


Опрокидывающий момент определяется как произведение величины силы тяжести Fт на расстояние до ребра опрокидывания а

Диаграмма грузоподъёмности вилочного погрузчика


Диаграмма грузоподъёмности телескопического погрузчика.


жидкокристаллический индикатор современного погрузчика


для снижения влияния статической нагрузки неодходимо:


1 не забирать грузы, превосходящие по массе номинальную грузоподъёмность


при захвате крупногабаритных грузов пользоваться диаграммой грузоподъёмности


захватывать грузы следует таким образом, чтобы опрокидывающий момент был минимальным.

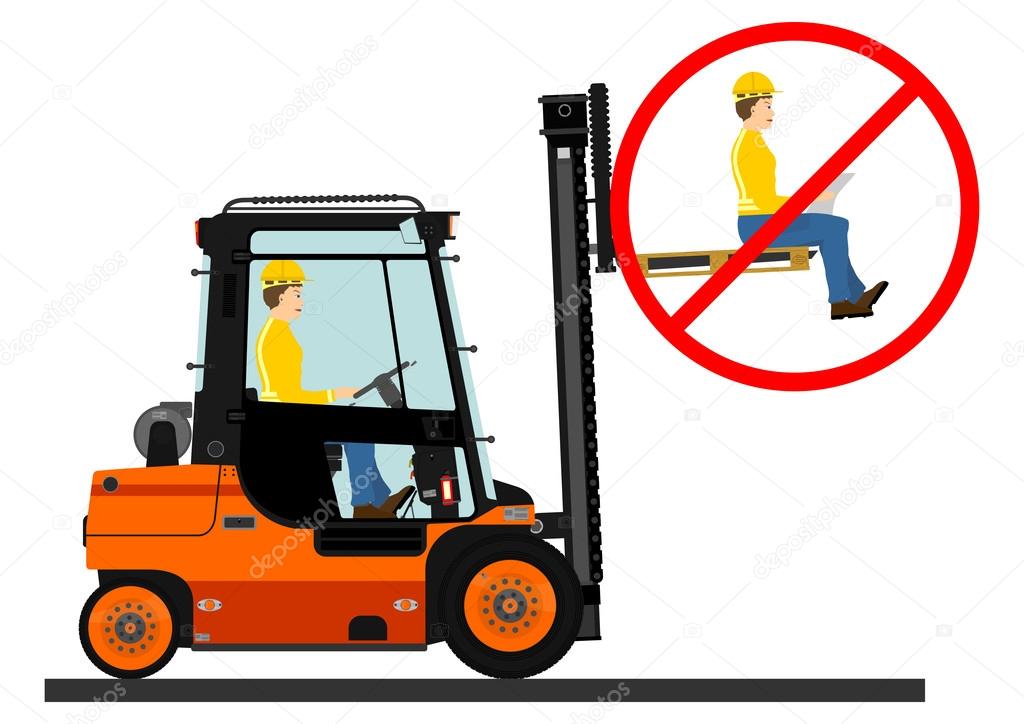

Поднимать людей на погрузчике запрещено


Попробуйте придумать большее нарушение!

Динамическая нагрузка.


Для снижения динамических нагрузок следует:

1 перемещать груз только в транспортном положении (допускается кратковременно выводить груз из транспортного положения для преодоления препятствий);
2 Набор скорости и торможение проводить по возможности плавно;
3 перемещать рычаги управления рабочим оборудованием следует плавно.

Под влиянием динамической нагрузки груз упал с вилочного подхвата


Потеря продольной устойчивости при влиянии динамической нагрузки


Уклон площадки.>


Опорный треугольник погрузчика.

Уклон площадки.


Уклон площадки.


Опорный треугольник погрузчика.

Предельно допустимые углы для перемещения погрузчика.

Продольный уклон – 20 градусов
Поперечный уклон – 10 градусов
Преодолеваемый уклон может дополнительно ограничиваться технической характеристикой погрузчика и производственной инструкцией.
Забирать и укладывать грузы допускается на площадках с уклоном не более 3 градусов

Всегда вступает в силу наиболее жесткое ограничение.

Изменение направления движения на уклоне зачастую приводит к опрокидыванию погрузчика


Как преодолевать уклоны.

Порожний погрузчик движется на уклоне противовесом вверх (вверх на уклон – задним ходом, вниз под уклон передним ходом).
Погрузчик с грузом движется на уклоне грузом вверх (вверх на уклон – передним ходом, вниз под уклон задним ходом).


Ветровая нагрузка.

Запрещается проведение каких либо работ или транспортное передвижение на погрузчике при силе ветра более 15 м/с.

действия водителя при частичной потере продольной устойчивости.

Для восстановления устойчивости, зачастую достаточно упереть рабочий орган в пол, то есть попросту опустить груз.

действия водителя при полной потере устойчивости.

до полной остановки падающей машины не выпрыгивать и не высовываться из кабины.
во избежание смещения тела в сторону рычагов держаться за руль.
